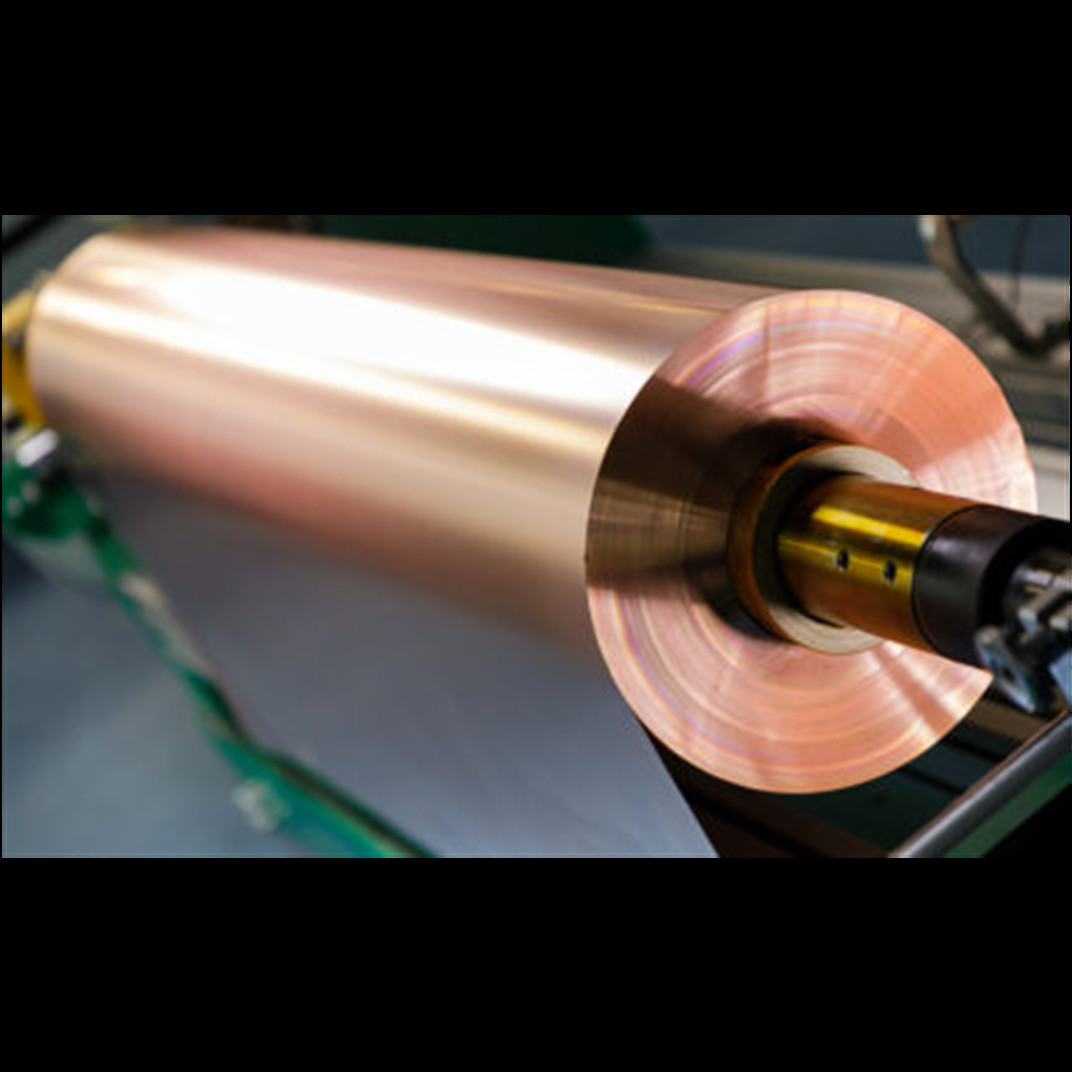

Фольга меди ширины 1320mm защищая Sgs листа Electrodeposited

  • Width 1320mm Copper Foil Shielding Electrodeposited Sheet Sgs
  • Width 1320mm Copper Foil Shielding Electrodeposited Sheet Sgs
Место происхождения Китай
Фирменное наименование Jovi
Сертификация SGS
Номер модели 1-CF-1
Количество мин заказа 200kg
Цена usd13.1-usd21.59/kg
Упаковывая детали упакованный в деревянном случае 1500mm*330mm*463mm
Время доставки дни 5-8working
Условия оплаты L/C, T/T, западное соединение
Поставка способности 100ton/year

Свяжитесь я бесплатно образцы и талоны.

whatsapp:0086 18588475571

Вичат: 0086 18588475571

Skype: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Материал лист фольги меди Electrodeposited ширины 1320mm защищая SGS Фольга меди ED 1295mm 1285mm 1320mm 1370mm
Толщина фольги меди ED 0.07mm 0.105mm 0.14mm Защищаемая частота >100db в диапазоне 10MHz-130MHz
Очищенность 99,85% Срок поставки дни 5-8working
Цвет Медь Толщина 20-150 микрон, 19-150 микрон
Использование Комната MRI, защищая EMI, электромагнитный защищать, проводной защищать Название продукта лента из медной фольги
Выделить

защищать фольги меди ширины 1320mm

,

защищать фольги меди sgs

,

защищать electrodeposited медную фольгу
Оставьте сообщение
Характер продукции

лист фольги меди Electrodeposited ширины 1320mm защищая SGS





ПРИМЕНЕНИЕ & СПЕЦИФИКАЦИЯ

Фольга TRZA-HTE меди Electrodeposited (IPC-4562/3 Cu-E3) высококачественная electrodeposited медная фольга с покрытием и низкопрофильным цинка, который имеет более высокую удлиненность в условиях высоких температур согласно требованиям IPC-4562. Покрытие цинка позволяет ему быть использованным для изготовления твердых CCL & MLB с более высокой температурой слоения (высоким Tg FR-4, FR-5, PTFE).

Спецификация фольги меди ED





Качественные детали Общие технические выражения
Нормальная толщина 2oz 3oz 4oz 5oz
0.07mm 0.105mm 0.14mm 0.175mm
Вес зоны (g/m2) 560-610 838-960 1100-1280 1380-1600
Прочность на растяжение Комнатная температура ≥28 ≥28 ≥28 ≥28
(kg/mm2)
Удлиненность Комнатная температура ≥10 ≥10 ≥10 ≥10
%
Пункты утечки (points/m2) Никакой
Высокотемпературное проведение Анти--Oxidization (180℃/h) Отсутствие Oxidization
Допуск ширины (+2,0, - 2,0)



Деталь Блок Условие Значение спецификации Частоты осмотра Метод теста
12 um 18 um 35 um 70 um 105 um
Очищенность % ≧ 99,8 C IPC-TM-650-2.3.15
Вес зоны g/㎡ 107±10 152±15 305±30 610±61 915±91 А IPC-TM-650-2.2.12
Необработанная бортовая шершавость (Ра) um <0> А IPC-TM-650-2.2.17
Обработанная бортовая шершавость (Rz) um ≤7 ≤8 ≤10 ≤14 ≤14 А IPC-TM-650-2.2.17
Прочность на растяжение kg/mm2 ≥21 ≥21 ≥28 ≥28 ≥28 А IPC-TM-650-2.4.18
180℃ ≥15 ≥15 ≥15 ≥15 ≥15 А
Удлиненность % ≥3 ≥4 ≥5 ≥5 ≥5 А IPC-TM-650-2.4.18
180℃ ≥3 ≥3 ≥3 ≥3 ≥3 А
Прочность корки (RT) FR-4 kg/cm ≥1.0 ≥1.3 ≥1.7 ≥2.1 ≥2.3 А IPC-TM-650-2.4.8



Деталь Блок Условие Значение спецификации Частоты осмотра Метод теста
8 um 10 um 12 um 18 um
Очищенность % ≥ 99,9 C IPC-TM-650-2.3.15
Вес зоны g/㎡ 72±4 89±5 107±5 155±8 А IPC-TM-650-2.2.12
Шершавость стороны барабанчика (Ра) um ≤ 0,4 А IPC-TM-650-2.2.17
Шершавость стороны электролита (Rz) um ≤ 3,5 А IPC-TM-650-2.2.17
Прочность на растяжение kg/mm2 ≥ 35 А IPC-TM-650-2.4.18
Удлиненность % ≥ 3 ≥ 4 А

IPC-TM-650-2.4.18

Фольга меди ширины 1320mm защищая Sgs листа Electrodeposited 0



Производственная линия





Полная производственная линия медной фольги





раздел 1 Медная проволока особой чистоты
раздел 2 Soluble медь
раздел 3 Незрелая фольга меди ED
раздел 4 Вырезывание
раздел 5 Законченный - продукты
раздел 6 Осмотр
раздел 7 Упаковка





Фольга меди ширины 1320mm защищая Sgs листа Electrodeposited 1




Применение медной фольги



Медь больший материал защищаемого сигнала. Широко использованный для установок комнаты /MRI клетки rf, строя крыша для защиты из oxidizition.

2 основных пути установки здания клетки RF.

Первый вариант:

Фольга 1320mm меди ED - основной шаг делает деревянной рамку меди панели +Put покрытую фольгой деревянную

панель фольги меди +assemle деревянная совместно.

Законченный RF защищал клетку как ниже:

 Фольга меди ширины 1320mm защищая Sgs листа Electrodeposited 2

Второй вариант:

Шаг фольги 600mm- РА медный основной - края Make гнуть листовой меди

листы +Fix на деревянных краях стен +welding 2 листов ПК совместно.

Законченный RF защищал клетку как ниже:

  Фольга меди ширины 1320mm защищая Sgs листа Electrodeposited 3



F&A





Q1. Могу я иметь заказ образца для фольги меди Ed?
: Да, мы приветствуем заказ образца для того чтобы испытать и проверить качество. Свободный образец фольги меди A4 ED.



Q2. Как вы грузите товары и сколько времени оно принимаете для того чтобы приехать?
: Корабль DHL, UPS, Federal Express или TNT. Авиакомпания и море грузя также опционное.



Q3. Вы имеете предел MOQ?
: Низкое MOQ, 200kg на фольга 1320mm меди ED, 500kg на фольга 600mm РА медная
