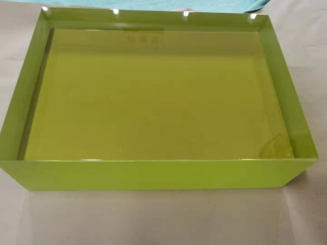

Плотность 5,5 Г/см3 Очки для защиты от рентгеновских лучей с превосходными защитными характеристиками для медицинских и промышленных применений

Свинцовое стекло - это не просто обычное стекло с добавлением свинца.однородный неорганический материалОбразуется путем плавления кремния (SiO2), оксида свинца (PbO) и других модификаторов при температуре около 1,350°C. Содержание оксида свинца обычно варьируется отот 55% до 72% в массе, что придает стеклу свойства защиты от радиации при сохранении прозрачности.

Свинец имеетвысокое атомное число (Z = 82)Материалы с высоким уровнем З взаимодействуют с рентгеновскими и гамма-лучами главным образом черезфотоэлектрический эффект, где входящий фотон полностью поглощается. Вероятность фотоэлектрического поглощения пропорциональна Z4/E3.Коэффициент поглощения свинца примерно в 10 раз выше, чем у кальция (Z=20, основной компонент бетона) и в 100 раз выше, чем углерода (Z=6, в пластмассе).

Основная физическая формулаКоэффициент линейного затухания μ ≈ ρ × (Z4/E3). Свинцовое стекло Jovvi достигает μ = 2,5 ∼ 3,5 см−1 при 140 кеВ, по сравнению с μ = 0,15 см−1 для обычного стекла.

Добавление оксида свинца уменьшает передачу света.

• ИспользованиеКремний высокой чистоты(99,9%) для минимизации примесей, вызывающих дымку

• Контрольсостояние окисления(соотношение Fe2+/Fe3+) для поддержания нейтрального серо-зеленого оттенка

• Полировка обеих поверхностейГрубость < 10 нм(стандартное плавучее стекло: 50 ∼ 100 нм)

Результат: 2,8 мм Pb эквивалентная панель (физический 16 мм толщины) передает82 ∼ 84% видимого светаСравнительно с обычным экраном.

Номинальное значение (например, 2,5 мм Pb) должно быть достигнуто по всей панели, а не только в центре.9 балловна панели размером 1,2×0,8 м. Максимальное отклонение:±0,05 мм Pb(эквивалентно изменению < 2%).

При гамма-излучении образуется чистое свинцовое стеклоЦветные центры∙ запертые отверстия в стеклянной сети, поглощающие синий свет, вызывая желто-коричневое окрашивание.00,8 ∼1,2% массы оксида церия (CeO2), который ловит дыры до того, как они станут стабильными цветными центрами.

Данные испытаний: 1000 часов непрерывного гамма-излучения 60Co (1 Gy/час, 99mTc эквивалент 10 лет типичной нагрузки)..7 (сильно коричневый, 30% потеря света).

Пузыри > 0,5 мм уменьшают эффективность локальной экранизации (уменьшается плотность стекла).

Ядерное стеклопрожаренныйОстатковое напряжение измеряется полярником:< 20 нм/смНизкое напряжение предотвращает спонтанные переломы во время теплового цикла (например, включение/выключение кондиционирования воздуха, зима/лето).

Прочность краяВсе края:раздробленныеХимическое укрепление (ионный обмен), доступное для горячих лабораторных небольших панелей, увеличивает прочность края в 2 раза.

Типичная установкаГамма-камера вращается на 180-360° вокруг пациента.

Спецификация Jovvi:

• Эквивалентность свинца: 2,5−3,0 мм Пб

• Физическая толщина: 14-18 мм

• Размер панели: 1200×800 мм (достаточно для просмотра всей порты)

• Пропускная способность света: 82 ∼ 84%

Особая конструкция:Широкий угол обзора∆ снижение скорости передачи < 10% при 45° от оси. Технологи могут наблюдать за пациентом, сидящим на консоли, не поворачивая тело.

Проблема: фотоны 511 кВ имеют слой свинца с половиной величины ~4 мм. Монолитическая стеклянная панель Pb толщиной 5 мм (28 мм) весит 110 кг/м2 и по-прежнему передает ~50% 511 кВ.

Составный раствор Jovvi:

• Передняя часть: 2,5 мм Пб стекло (15 мм толщины)

• Средний: 10 мм свинцового акрила (2,5 мм Pb eq. при 140 кВ, 1,5 мм при 511 кВ)

• Задняя сторона: 2,5 мм Пб стекло (15 мм толщины)

• Общая передача 511 кеВ:< 15%

• Масса: 70 кг/м2 (36% легче монолитного)

Оптическое соединение: Три слоя склеены с помощью устойчивого к ультрафиолету клея.

Настройка: Свинцовые стеклянные панели (обычно 400×300 мм или 500×400 мм) устанавливаются в дымовую капсулу или ламинарный шкаф.

Спецификация Jovvi:

• Эквивалентность свинца: 2,5 мм Пб (достаточно для короткого времени обработки)

• Физическая толщина: 14 мм

• Антиотражательное (АР) покрытиеС обеих сторон

• Центральная свободная зона: 150 мм диаметром с нулевыми пузырями > 0,2 мм

Эргономическая польза: Фармацевт читает 0, 01 мл гравиации шприца на расстоянии 30 см без напряжения глаз.

НастройкаПациент получает 200-800 мЦИ 131I (364 кВ гамма).

Спецификация Jovvi:

• Эквивалентность свинца: 3,5−4,0 мм Пб

• Физическая толщина: 2024 мм

• Размер панели: 800×600 мм (достаточно для наблюдения)

• Проницаемость света: 76~80%

Критическое требование:Нулевое искажение медсестра должна точно оценить сознание пациента, дыхание и цвет кожи.

Большие отделения ядерной медицины часто имеют несколько контрольных кабинок вдоль коридора.

Раствор Jovvi:Стекло, подготавливаемое по партиямJovvi предоставляет сертификат о цветной согласованности (ΔE < 1,0 между любыми двумя панелями).

Каждая партия оксида свинца (PbO) проверяется на наличие примесей: мышьяка (< 0,01%), антимона (< 0,005%), железа (< 0,02%).

1. Рентгеновская передача изображений(80 кВ, 2 мА)

2. Измерение затухания- источник 140 кВ (99mTc или фильтрованный рентгеновский луч). решетка с 9 точками. Пройти, если все точки находятся в пределах ± 0,05 мм Пб номинальной.

3. Оптический осмотрЛайт-бокс (10000 люкс) пузыри, царапины, полоски.

4. ПлоскостьЛассерный интерферометр < 0,1 мм на 1 м.

• ISO 13485:2016Управление качеством медицинских средств

• ISO 9001:2015Общее управление качеством

• Маркировка CEМедицинское изделие класса I (ЕС)

• FDA 510 ((k)Доступно для рентгеновской защиты

• RoHS 3Соответствует требованиям (оводье освобождается при медицинской необходимости)

• Сертификат соответствия (серийный номер, Pb eq., размеры)

• Отчет об испытании на ослабление 140 кВ (9-точечная сетка)

• Сертификат содержания CeO2 (доказательство устойчивости к кори)

• Фотография проверки пузыря (центральная зона для горячих лабораторных панелей)

• Учебное пособие по установке (спецификации крутящего момента, тип уплотнения, применение свинцовой ленты)
