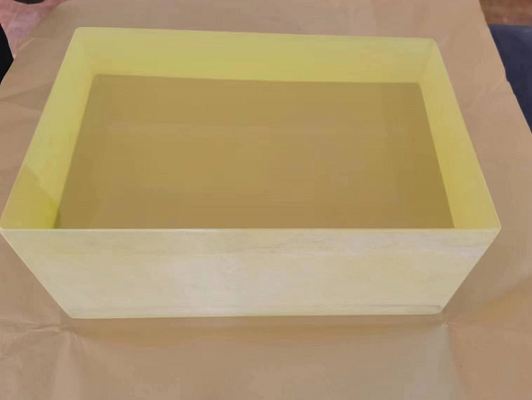

Радиационная защита Свинцовое стекло, устойчивое к большинству химикатов, с содержанием оксида свинца 55-65% и свинцовым эквивалентом 4 мм Pb для защиты от рентгеновских лучей

Изотоп

⁹⁹ᵐTc (140 кэВ, период полураспада 6 часов) – составляет >80% исследований ОФЭКТ.

Требования к экранированию

2,5–3,0 мм в эквиваленте Pb.

решение Йовви

Монолитное свинцовое стекло физической толщиной 14–18 мм. Светопропускание 80–84%.

Особое внимание: Камеры ОФЭКТ вращаются вокруг пациента. Окно кабины управления должно обеспечивать широкий обзор. Jovvi предлагает панели размером до 1500×1200 мм – достаточно большие, чтобы увидеть весь портал.

Примечание по установке: Настенная защита должна соответствовать стеклу Pb eq. Если стены сделаны из 2,5 мм Pb, а стекло — 3,0 мм Pb, стекло не является слабым местом, но место соединения стены со стеклом необходимо загерметизировать свинцовой лентой.

Изотоп

¹⁸F-ФДГ (аннигиляционные фотоны 511 кэВ, период полураспада 110 минут).

Требования к экранированию

Минимум 4,0–5,0 мм в эквиваленте Pb, но монолитное стекло такой толщины тяжелое и все равно пропускает ~50%.

решение Йовви

Композитное окно – стекло Pb 2,5 мм + свинцовый акрил 10 мм + стекло Pb 2,5 мм. Общая толщина ~35 мм. Передача 511 кэВ <15%. Вес 70 кг/м² (против 110 кг/м² у монолита 5 мм).

Особое внимание: Технологи ПЭТ-КТ просматривают слитые изображения (ПЭТ, наложенные на КТ) через стекло. Оптические искажения должны быть минимальными. Композитные окна Jovviоптически связанныйс устойчивым к УФ-излучению клеем – без помутнения и двойного изображения.

Изотопы обработаны

⁹⁹ᵐTc, ¹³¹I, ¹⁸F‑FDG, ⁶⁸Ga, ¹⁷⁷Lu (варьируется).

Требования к экранированию

Эквивалент Pb 2,5 мм – достаточно, поскольку время обработки короткое (минуты на дозу), а защитные колпачки шприцев обеспечивают дополнительную защиту.

решение Йовви

Маленькая панель (400×300 мм или 500×400 мм), Pb 2,5 мм,антибликовое покрытиес обеих сторон для устранения бликов от ламинарных фонарей капота.

Особое внимание: Фармацевтам необходимо считать градуировку 0,01 мл на шприцах емкостью 1 мл. Йовви гарантируетМинимальное разрешение объекта 0,5 ммна расстоянии просмотра 30 см.

изотопы

¹³¹I (364 кэВ, период полувыведения 8 дней) – типичная введенная активность 100–800 мКи. Также ¹⁷⁷Lu (208 кэВ), ⁹⁰Y (чистая бета – без гамма-излучения, но тормозное излучение).

Требования к экранированию

3,5–4,0 мм в эквиваленте Pb.

решение Йовви

Монолитное свинцовое стекло физической толщиной 20–24 мм. Окно поста медсестры размером 800×600 мм.

Особое внимание: Пациенты могут оставаться в изоляции в течение нескольких дней. Медсестры наблюдают за дистрессом, кровотечением или падением. Стекло должно бытьбез искаженийчтобы обеспечить точную оценку цвета кожи и сознания пациента. Jovvi предоставляет сертификат оптической плоскостности для каждой панели терапевтического класса.
